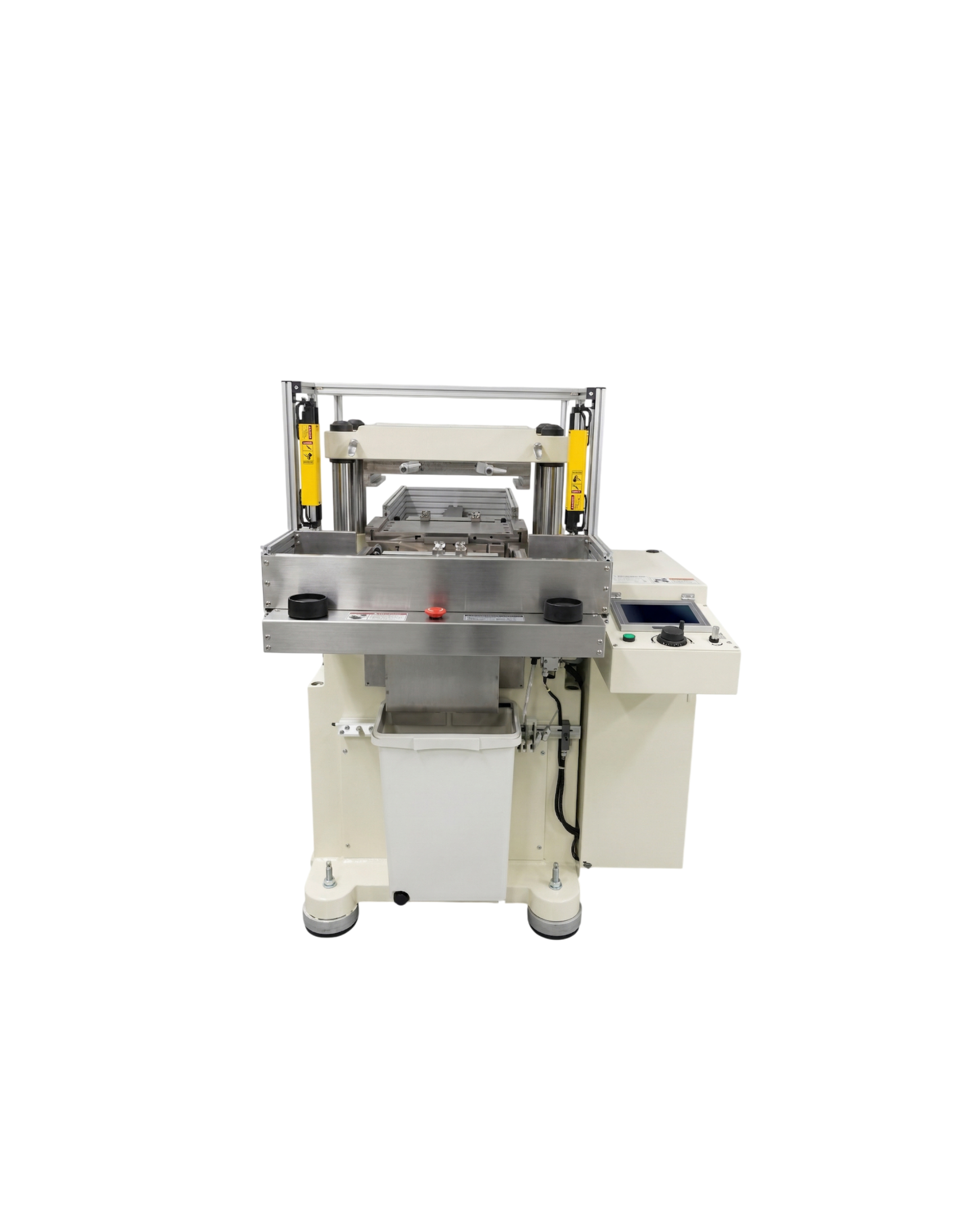

SSD500-SFC-MKⅡ
トリミング自動プレス機

プレス側のサーボモーターとフィーダー側のサーボモーターが連動することにより、多面割付シート上の製品を、任意に指定したピッチで送りながら高精度な打ち抜きが出来ます。
ACサーボモーターによるデジタルサーボ制御とタッチパネル・手動パルスハンドル操作により、操作・制御上で下記のような特徴を持っています。

プレス部
高剛性4柱構造のアンダードライブ方式で、より安定性の高い機構となっています。また、上死点・中間点・下死点及び切込量が、手動ハンドハンドルにて0.1/0.01mm単位で任意の位置に容易に設定できます。
金型内に位置決めピン（エアーシリンダー駆動）を設置し、このピン出位置（中間点）で一度プレスを停止して、確実にピンを挿入してから打抜き動作を行うため、製品ﾜｰｸの浮き上がりが無く安定した打ち抜きが可能です。
プレスは２回連続での切込み設定が可能です。また、切込の速度もそれぞれ高速・低速から選択が可能で、多彩な連続切込設定が出来ます。

フィーダー部
ピッチは任意に設定が可能です。また、ピッチ間のデータが同一の場合、リピート機能で入力が簡略化できます。
位置決めピンの出し入れ設定や、センサー位置の確認をしながらの微妙な設定も可能です。
データ作成モードでテスト運転が可能のため、作成したデータの確認が可能です。また、ポイントの修正も可能です。
