プレス装置設計製作
SSD1000-LRF
長尺プレス機
プレス装置

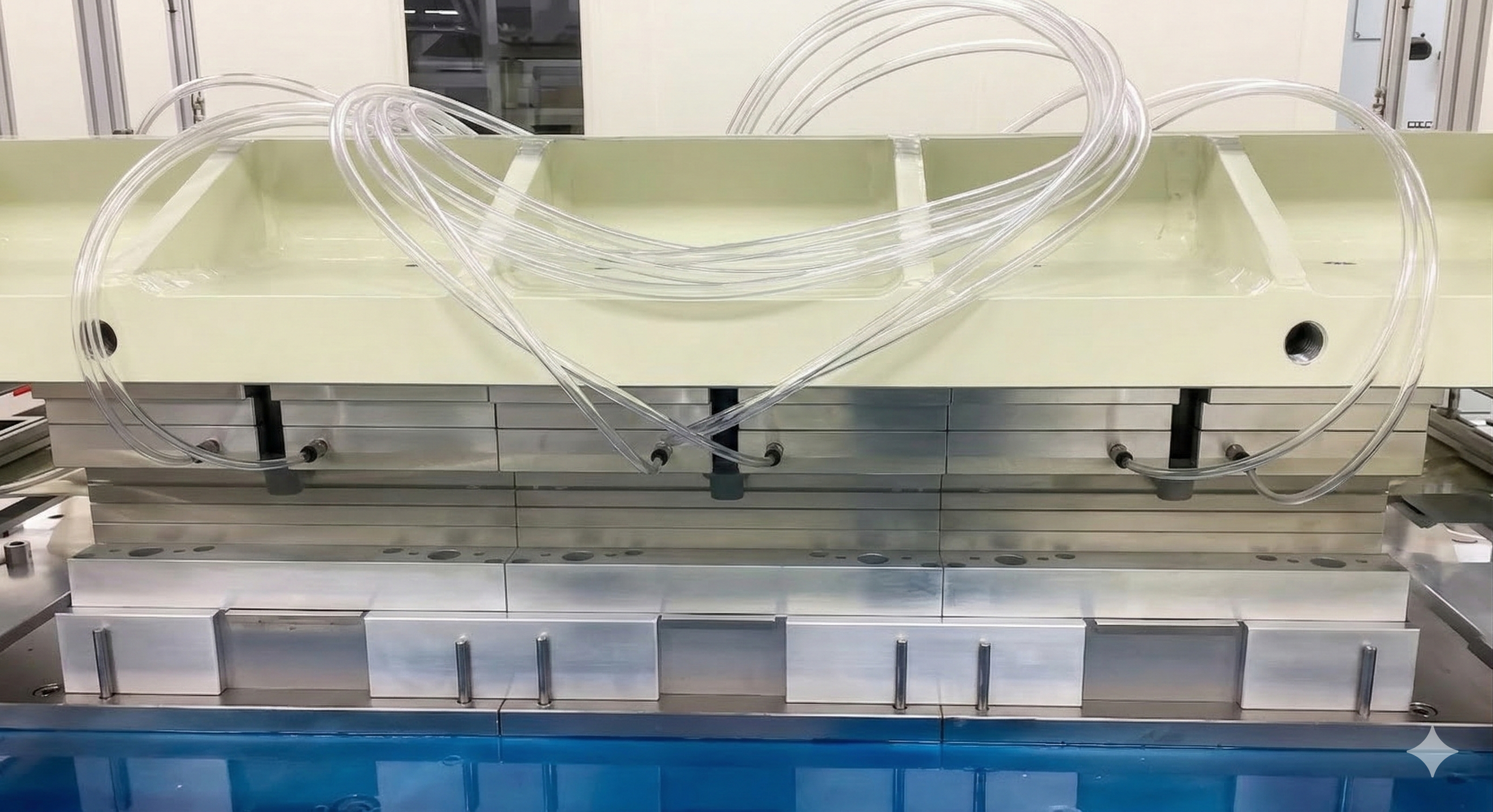

POINT 1 フィーダー＆ハーフカットユニット部
自社製作の専用大型金型を3つ組み合わせて運用します。
弊社では、社内の簡易クリーンブース内にSSD1000-LRFを1台設置しており、
受託加工も承っております。

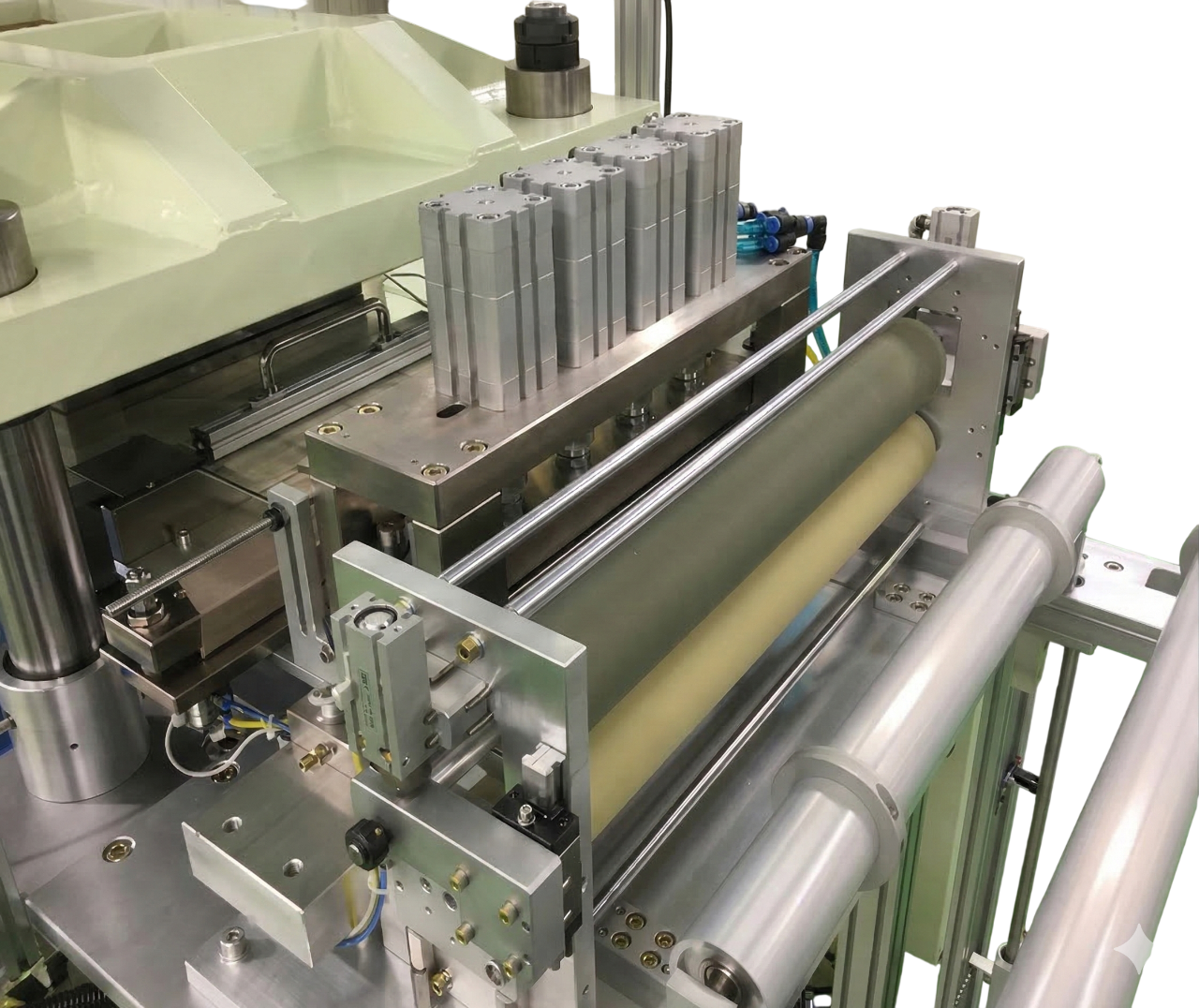

POINT 2 フィーダー&ハーフカットユニット部
全長500㎜のロールフィーダーを装備し、大型の素材を正確に搬送
することが可能です。
ハーフカット用治具も搭載し、多様な製品加工に対応しております。
- SSD1000-LRFは、「SSD1500-ASF」の特長を受け継ぎ、長尺製品の打ち抜き専用に開発したプレス機です。
- ロールtoロールで製品を搬送し、大型金型3つを用いて最大幅850㎜×外形270㎜(実績値)の長尺製品を一度のプレスで精度良く打ち抜けるプレス機です。
| 項目 | SSD5仕 様 | 備 考 |
|---|---|---|
| 機械寸法 | 幅：850mm 外形：270mm | 実績最大ｻｲｽﾞ ﾌﾟﾚｽﾎﾟｽﾄ間：1240mm x 490mm |
| 最大ｽﾄﾛｰｸ数 | 160 SPM | |
| 制御電源 | 操作回路：DC 24V ﾊﾟﾜｰ回路：AC 200V | |
| 安全装置 | 光線安全器 | 下降時：ﾊﾟﾜｰ OFF、ﾌﾞﾚｰｷ作動 停止時：ｻｰﾎﾞ OFF、ﾌﾞﾚｰｷ作動 |
| 供給電源 | 3 ψ 200/220V 50/60Hz 20KVA | 電圧変動±10%以下 |
| 使用電線 | 22 sq 以上 | |
| 供給空気圧 | 0.5 MPa 以上 | 防塵、防湿されていること |
| 環境条件 | 温度：0~30℃ 湿度：70%以下 | 凍結、結露なきこと |
詳細資料ダウンロードはこちらから
(データベースサイト「EMIDAS」を通じてダウンロードが可能です。
ダウンロードにはEMIDASの会員登録が必要です。)
