プレス装置設計製作
SSD500-C・1000-C・1500-C
標準プレス機 サーボダイセットSSDシリーズ
プレス装置

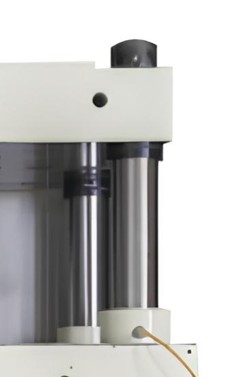

• 高剛性4柱アンダードライブ方式を採用し、高い安定性を実現しています。

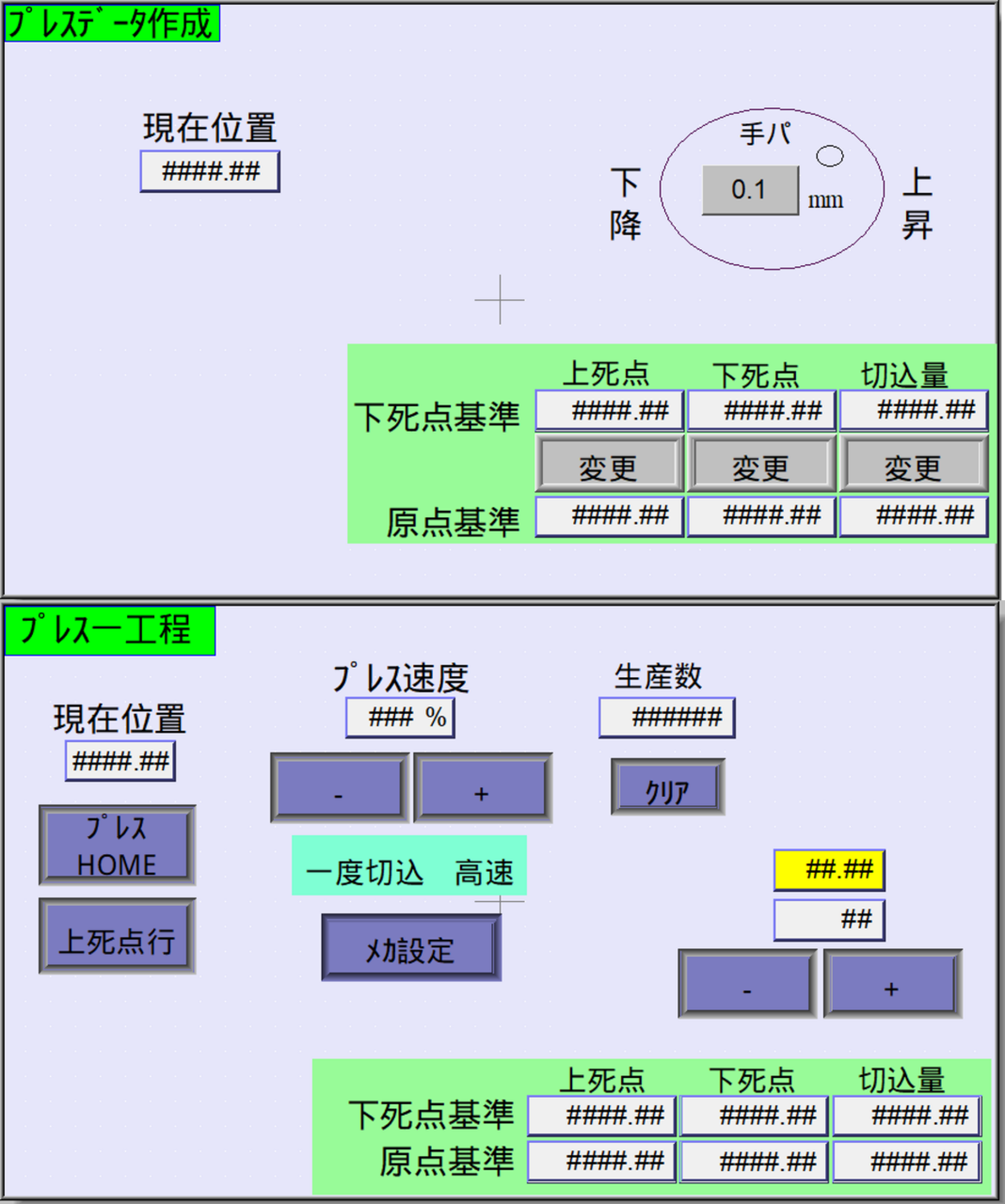

• 高性能ACサーボモーターとボールスクリューの組合せにて駆動されることにより上死点・下死点・切込量の設定が手動パルスハンドルにて容易に設定出来るので、様々なタイプの金型のダイハイト調整が設定出来ます。
• 切込み回数を指定した連続運転が出来る為、金型の立ち上げ前やメンテナンス後金型の慣らし運転などが容易に出来ます。
• プレスを2回連続にて切込み設定が可能です。また切込みの速度を高速並びに低速と選択する事が可能で、さらに交互による連続切込み設定が可能です。
• 弊社グループで開発・量産されたQDC金型を容易にセット出来るQDC用フィクスチャ方式を採用し、ACサーボモーターと弊社製QDC金型の組合せにより近年の微細製品の量産に最適です。
• 加圧能力は5、10、15ｔの中から選択可能で、仕様についてはご相談に応じます。
| SSD500-C(5ton) | SSD1000-C(10ton) | SSD1500-C(15ton) | |
|---|---|---|---|
| 機械寸法 | 高1250mm×長930mm×幅960mm | 180高1420㎜×長1100㎜×幅1050㎜ | 高1450㎜×長1150㎜×幅1150㎜ |
| 機械重量 | 1100kg | 1800kg | 2000kg |
| 制御電源 | 操作回路：DC24V・パワー回路：AC200/220V | ||
| 安全装置 | 光線安全器 下降時：パワーOFF・ブレーキ作動 停止時：サーボOFF・ブレーキ作動 | ||
| 供給電源 | 3φ 200V・50/60Hz 電圧変動±10%以下 | ||
| 6KVa | 15KVa | 20KVa | |
| 供給空気圧 | 0.5MPa以上 防塵、防湿されていること | ||
| 環境条件 | 温度：0～30℃/70%以下 凍結・結露無き事 | ||
詳細資料ダウンロードはこちらから
(データベースサイト「EMIDAS」を通じてダウンロードが可能です。
ダウンロードにはEMIDASの会員登録が必要です。)
