PRESS MACHINEープレス・装置ー
標準プレス機 サーボダイセットSSDシリーズ標準プレス機
サーボダイセットSSDシリーズ
◆SSD500-C
基本仕様
機械寸法 | 高1250㎜×長930㎜×幅960㎜ |
---|---|
機械重量 | 1100kg |
制御電源 | 操作回路:DC24V・パワー回路:AC200/220V |
安全装置 | 光線安全器 下降時:パワーOFF・ブレーキ作動 停止時:サーボOFF・ブレーキ作動 |
供給電源 | 3φ 200V・50/60Hz・16kVA 電圧変動±10%以下 |
供給空気圧 | 0.5MPa以上 防塵、防湿されていること |
環境条件 | 温度:0〜30℃/湿度:70%以下 凍結・結露無きこと |
金型製作で培ったノウハウを元に開発した弊社オリジナルプレス機
- ・高剛性4柱アンダードライブ方式を採用し、高い安定性を実現しています。
- ・高性能ACサーボモーターとボールスクリューの組合せにて駆動されることにより上死点・下死点・切込量の設定が手動パルスハンドルにて容易に設定出来るので、様々なタイプの金型のダイハイト調整が設定出来ます。
- ・切込み回数を指定した連続運転が出来る為、金型の立ち上げ前やメンテナンス後金型の慣らし運転などが容易に出来ます。
- ・プレスを2回連続にて切込み設定が可能です。また切込みの速度を高速並びに低速と選択する事が可能で、さらに交互による連続切込み設定が可能です。
- ・弊社グループで開発・量産されたQDC金型を容易にセット出来るQDC用フィクスチャ方式を採用し、ACサーボモーターと弊社製QDC金型の組合せにより近年の微細製品の量産に最適です。
- ・加圧能力は5、10、15tの中から選択可能で、仕様についてはご相談に応じます。
◆SSD1000-C
基本仕様
機械寸法 | 高1420㎜×長1100㎜×幅1050㎜ |
---|---|
機械重量 | 1800kg |
制御電源 | 操作回路:DC24V・パワー回路:AC200/220V |
安全装置 | 光線安全器 下降時:パワーOFF・ブレーキ作動 停止時:サーボOFF・ブレーキ作動 |
供給電源 | 3φ 200V・50/60Hz・16kVA 電圧変動±10%以下 |
供給空気圧 | 0.5MPa以上 防塵、防湿されていること |
環境条件 | 温度:0〜30℃/湿度:70%以下 凍結・結露無きこと |
◆SSD1500-C
基本仕様
機械寸法 | 高1450㎜×長1150㎜×幅1150㎜ |
---|---|
機械重量 | 2000kg |
制御電源 | 操作回路:DC24V・パワー回路:AC200/220V |
安全装置 | 光線安全器 下降時:パワーOFF・ブレーキ作動 停止時:サーボOFF・ブレーキ作動 |
供給電源 | 3φ 200V・50/60Hz・16kVA 電圧変動±10%以下 |
供給空気圧 | 0.5MPa以上 防塵、防湿されていること |
環境条件 | 温度:0〜30℃/湿度:70%以下 凍結・結露無きこと |
SSDシリーズラインナップ

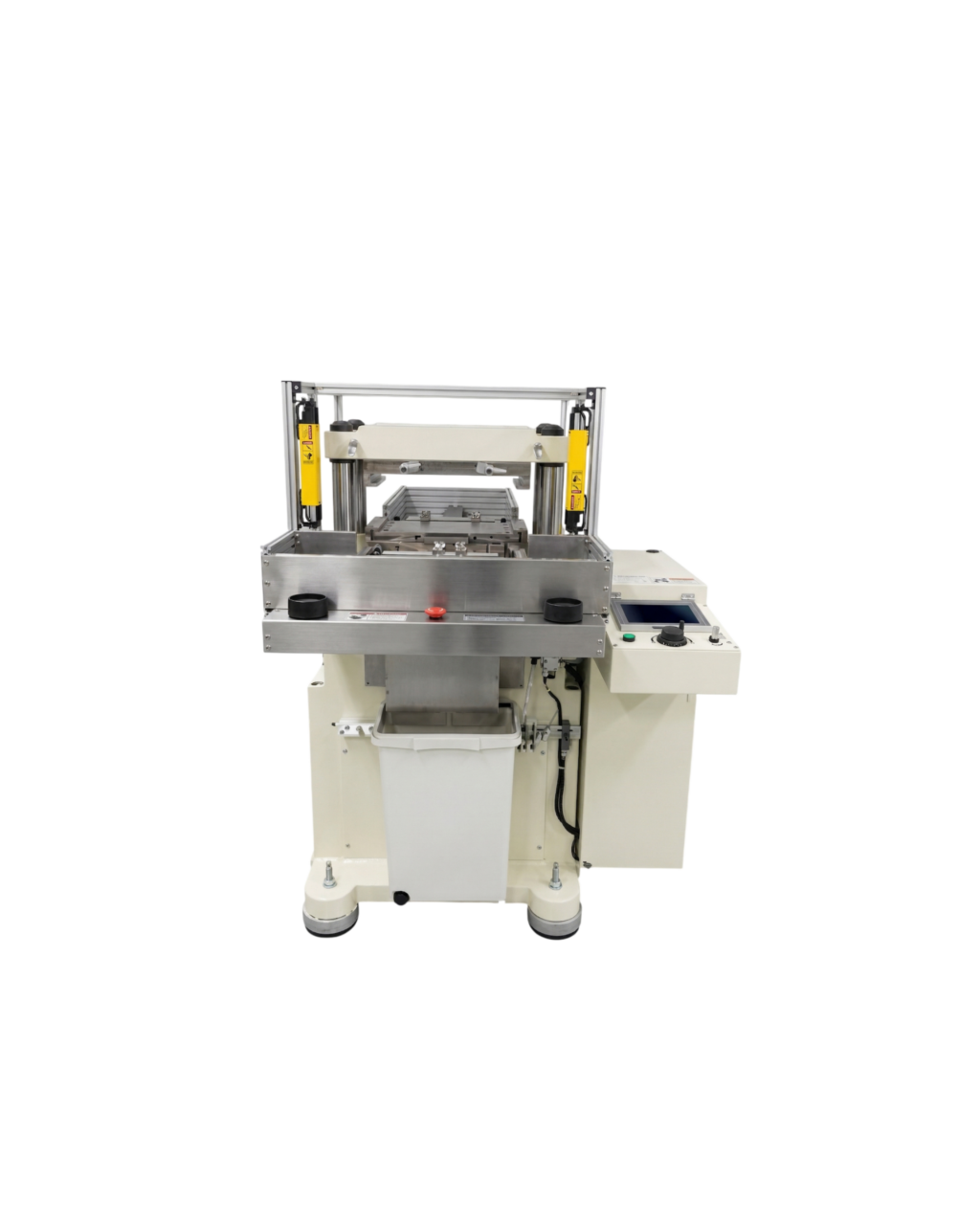

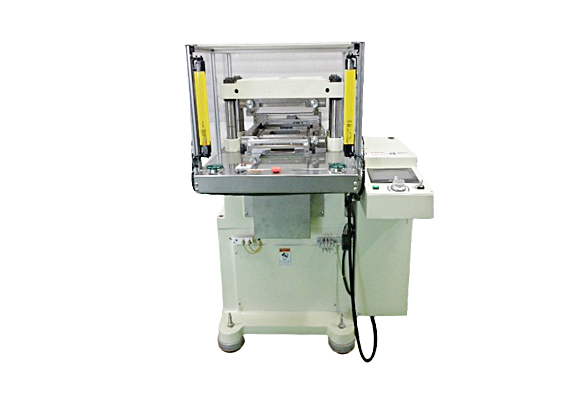

◆SSD500-SFC-MKⅡ
トリミング自動プレス機
基本仕様
機械寸法 | 高1250㎜×長1370㎜×幅960㎜ |
---|---|
機械重量 | 1080kg |
供給空気圧 | 0.5MPa以上 |
電源(総入力) | 3φ 200/220V 50/60Hz 6kVA |
フィーダー部後方

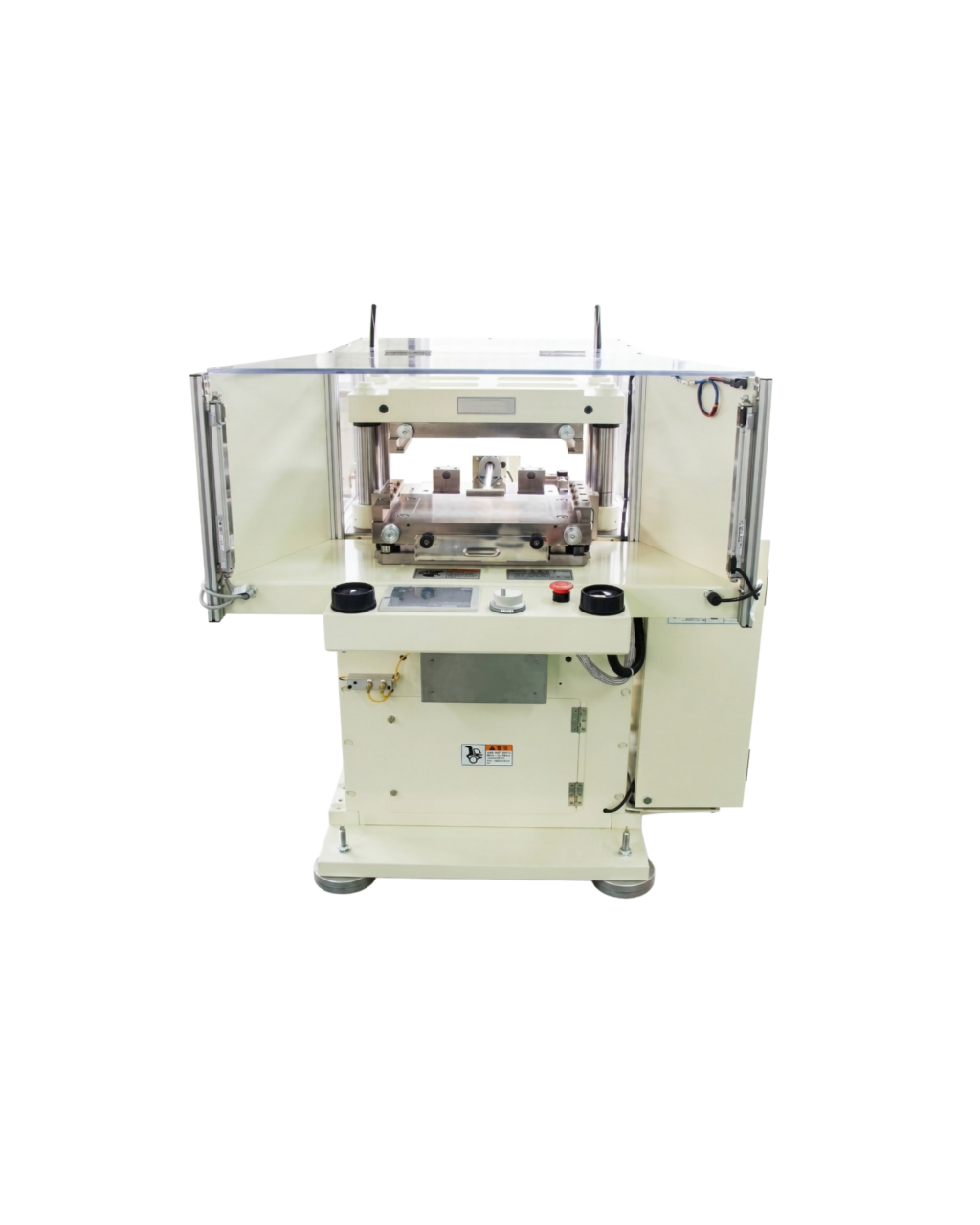

◆SSD500-SC
スライド付き自動プレス機
基本仕様
機械寸法 | 高1195㎜×長1300㎜×幅1035㎜ |
---|---|
機械重量 | 1200kg |
供給空気圧 | 0.5MPa以上 |
電源(総入力) | 3φ 200/220V 50/60Hz 10kVA |
スライド部後方
◆SSD500-SC-P
ピックアップ搬送装置付きサーボダイセット
仕様
機械寸法 | 高1810㎜×長1420㎜×幅1200㎜ |
---|---|
機械重量 | 1100kg |
供給空気圧 | 0.5MPa以上 |
電源(総入力) | 3φ 200/220V 50/60Hz 10kVA |
スライド部後方
ワークの搬送装置で半オートメーション化を実現。搬送装置はフレキシブルな設定が可能
ワークの搬送装置で半オートメーション化を実現。搬送装置はフレキシブルな設定が可能
- ・ワーク(短冊状)の搬入装置を設置した専用半自動加工装置です。
- ・ワークの搬入・金型セット・搬出位置は任意に設定可能で、搬入部は機械的に金型中心の設計なので、位置データは一度設定すれば基本的に変更の必要はありません。

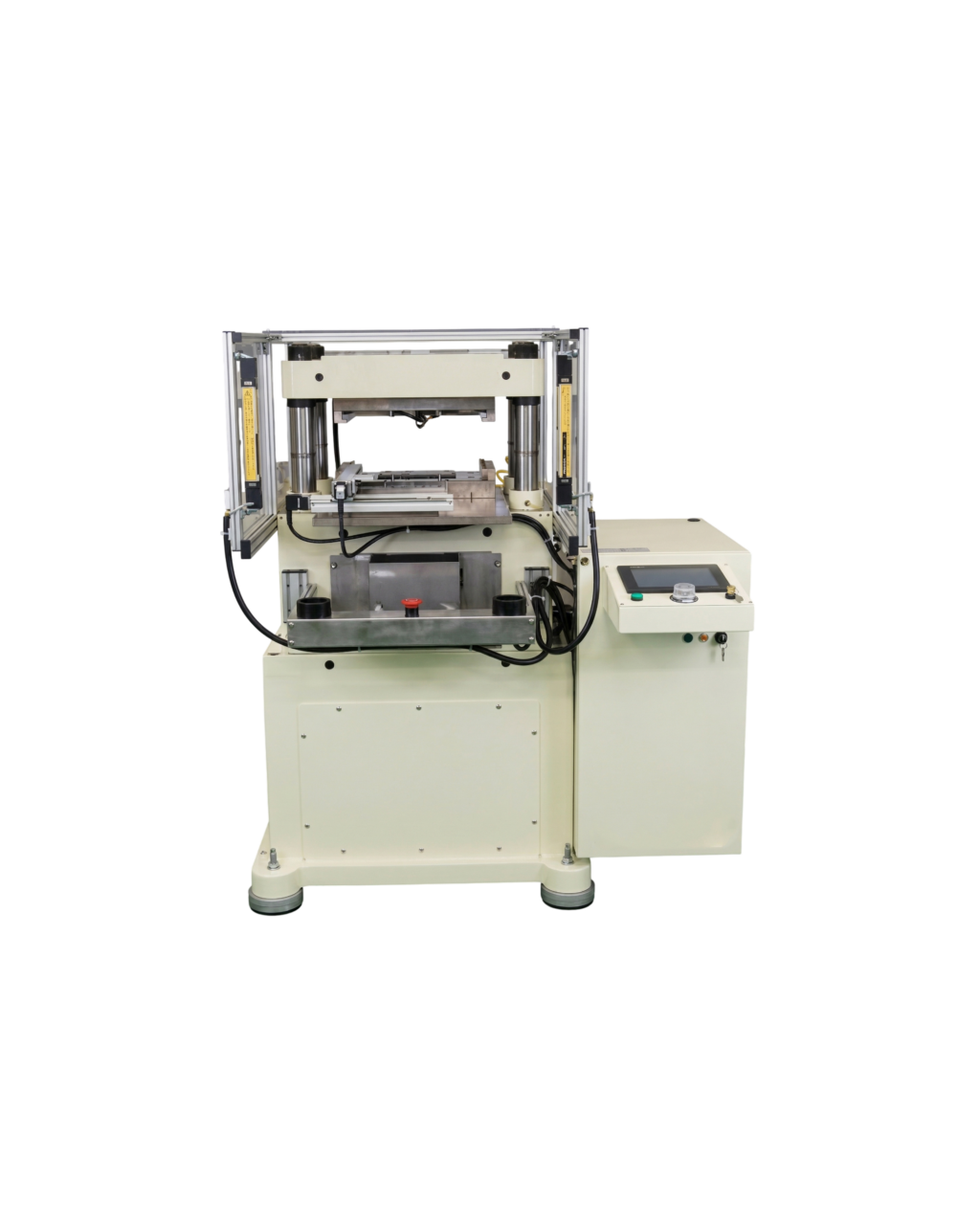

◆SSD1500-XY
補強板打抜きプレス機
仕様
機械寸法 | 高1450㎜×長1220㎜×幅1200㎜ |
---|---|
機械重量 | 2000kg |
供給空気圧 | 0.5MPa以上 |
電源(総入力) | 3φ 200/220V 50/60Hz 10kVA |
フィーダー部前面
- ・15t標準プレス機に、XY2軸のワークフィーダーを搭載。
- ・フレキシブルプリント基板で使用される補強板/補強フィルム材で製造における短冊の製品を打ち抜く加工機能を有し、シート状の製品及び補強板関連の製造に適しています。
◆SSD1000-ASF
リニア送り装置搭載自動プレス機
基本仕様
機械寸法 | 高1650mm X 長3600mm X 幅1200mm |
---|---|
機械重量 | 3500kg |
対応LCフィルム | 幅:MAX250mm |
最大ストローク数 | 60spm 条件:フィード量120㎜/プレスストローク6㎜ |
制御電源 | 操作回路:DC24V・パワー回路:AC200V |
安全装置 | 光線安全器 下降時:パワーOFF・ブレーキ作動 停止時:サーボOFF・ブレーキ作動 |
供給電源 | 3φ 200/220V・50/60Hz・10kVA 電圧変動±10%以下 |
供給空気圧 | 0.5MPa以上 防塵、防湿されていること |
環境条件 | 温度:0〜30℃/湿度:70%以下 凍結・結露無きこと |
金型を知り尽くした弊社にしかできない高性能プレス機
金型を知り尽くした弊社にしかできない高性能プレス機
- ・ダイセット形式プレス/リニアモーター送り装置/ハーフカッター/クリーンローラーで構成されたロールtoロールによるワークを高精度で打ち抜く自動プレス機です。
- ・主にFPC関連のカバーレイ材や補強板、AV音響部の保護化粧用材の加工、その他高速で高精度の加工を必要とする用途等に使用されます。
◆SSD1000-DSF
ダブルリニアフィード装置搭載自動プレス機
基本仕様
機械寸法 | 高1610mm X 長4290mm X 幅1125mm |
---|---|
機械重量 | 3700kg |
材料サイズ | 幅:Min80 Max260 外形:300mm |
最大ストローク数 | 60spm 条件:フィード量120㎜/プレスストローク6㎜ |
制御電源 | 操作回路:DC24V・パワー回路:AC200V |
安全装置 | 光線安全器 下降時:パワーOFF・ブレーキ作動 停止時:サーボOFF・ブレーキ作動 |
供給電源 | 3φ 200/220V・50/60Hz・10kVA 電圧変動±10%以下 |
供給空気圧 | 0.5MPa以上 防塵、防湿されていること |
環境条件 | 温度:0〜30℃/湿度:70%以下 凍結・結露無きこと |
関口製作所初となる、ダブルフィーダー搭載自動プレス機
- ・SSD1000-ASFをベースに、フィーダーの追加&改造を施した次世代の自動プレス機です。
- ・従来の弊社自動プレス機と比較して、加工中の製品のたるみ&歪みを2つのフィーダーを連動させることで大幅に軽減しています。
◆SSD030-DSK
卓上サーボプレス
基本仕様
加圧能力 | 3kN(0.3ton) |
---|---|
機械寸法 | 高403mmX長686mmX幅554mm |
機械重量 | 45Kg |
床面~ボルスター上面 | 53mm |
ボルスター寸法 | 250mmX155mmX30t |
オープンハイト | 85mm~150mm |
金型最大サイズ | 幅250mmX125mm |
上型ストローク設定単位 | 0.01mm/0.1mm/1mm(随時切替) |
主電源機(サーボモーター) | ACサーボモーター/200W |
電源(総入力) | AC100V 50Hz/60Hz 0.5kVA |
- ・機械重量が45kgの非常に軽量化されたサーボプレスで、場所も取らず移動がとてもスムーズに出来ます。
- ・スライド部は、高精度なLMガイドを使用することによって安定した平行度を長期間維持することが可能です。
- ・切り込み速度の調整が可能なので、製品の特質によって変化させる事が出来ます。
- ・彫刻刃のハーフカットや絞り型のストローク調整など、精密な加工にも対応出来ます。
その他装置
◆SSE-VI03
プレス打ち抜き品検査・切断装置
基本仕様
材料幅 | 150mm ※仕様変更は応ご相談 |
---|---|
カット長さ | 50~150mm ※仕様変更は応ご相談 |
処理速度 | 最大2枚/sec カット長さ150mmにて |
装置寸法(WxDxH) | 1588 x 819 x 1766 (mm) |
操作/表示 インターフェース |
タッチパネル,カラー液晶表示 画像処理部表示・操作は別途 |
供給電源 | 3φ AC200/220V 50/60Hz 4kVA 電圧変動±10%以下 接地線必要 |
供給空気圧 | 0.5MPa以上 防塵、防湿されていること |
環境条件 | 温度:0〜30℃/湿度:70%以下 凍結・結露無きこと |
排出部
カメラ&ロールフィーダー部
高精度のカット&チェック機能をコンパクトなボディーに凝縮
高精度のカット&チェック機能を
コンパクトなボディーに凝縮
- ・ワークはロールフィーダーにて定寸(=カット長)搬送され、ラインカメラによる画像処理にて外観検査しOK/NG判定された後にカッターで切断され、製品トレイに収納されます。
- ・検査内容は、表面キズ、打痕、折れ、はがれ等の検出となります。(目視で確認できる程度のサイズ)
- ・切断されたワークは、画像処理検査の判断に応じてOK製品トレイまたはNG製品トレイに自動的に収納されます。各トレイのワーク収納数は最大100枚、またトレイは自動でスライド移動し最大200枚(OK品)までの自動連続運転が可能です。各トレイにワークが設定数収納された状態で、サイクル停止となります。(オペレーターがトレイ交換。)
◆SSE-3ST1005
自動補強板貼り合わせ装置
基本仕様
シートフィルム幅 | 140mm ※仕様変更は応ご相談 |
---|---|
補強板フィルム幅 | 65mm ※仕様変更は応ご相談 |
装置寸法(WxDxH) | 2699 x 1493 x 1502(mm) |
操作/表示 インターフェース |
10inタッチパネル,カラー液晶表示 x 1基 3.8inタッチパネル,モノクロ液晶表示 x 1基 |
供給電源 | 3φ AC200/220V 50/60Hz 15kVA 電圧変動±10%以下 接地線必要 |
供給空気圧 | 0.5MPa以上 防塵、防湿されていること |
環境条件 | 温度:0〜30℃/湿度:70%以下 凍結・結露無きこと |
ピックアップヘッド部
カメラ部&ステージ部
精密な動作&画像処理でフレキシブル基板用補強板を貼り付ける弊社の意欲作
精密な動作&画像処理で
フレキシブル基板用補強板を貼り付ける弊社の意欲作
補強板貼り合わせ装置SSE-3ST1005は、ロール状に供給されるフレキシブル基板用補強板をシート材の所定の位置に貼り付ける装置です。
製品は、補強板の貼り付け後に定尺で切断されます。
3ヘッド方式での動作によるタクトタイム/生産性の大幅な向上と、画像処理を用いたワークの位置補正による高精度な貼り付けを実現します。
